Midas学习笔记
目录
[TOC]
程序界面

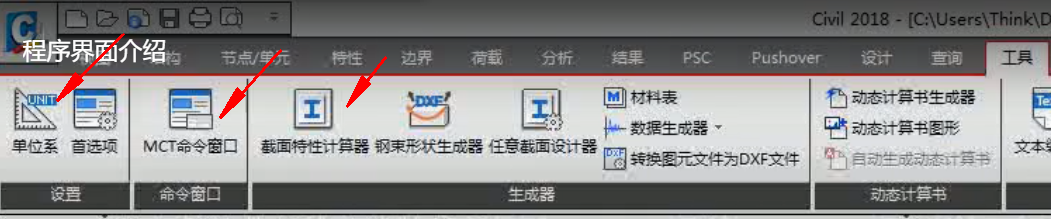

横向菜单
- 常用单位系
- MCT命令流
- SCP截面特性计算器
竖向菜单

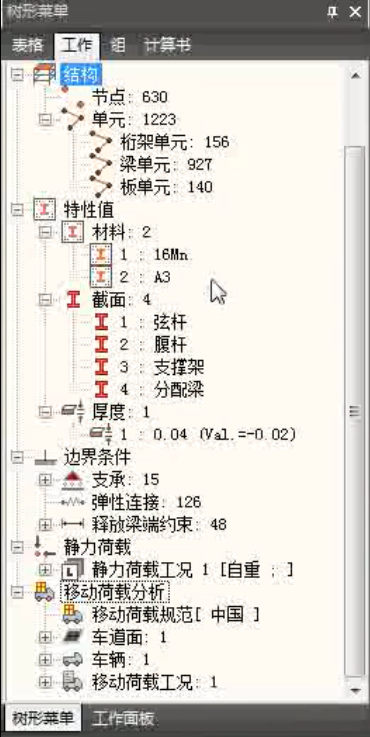

树形菜单-工作:建立模型的每一步操作
可能用到 定义组

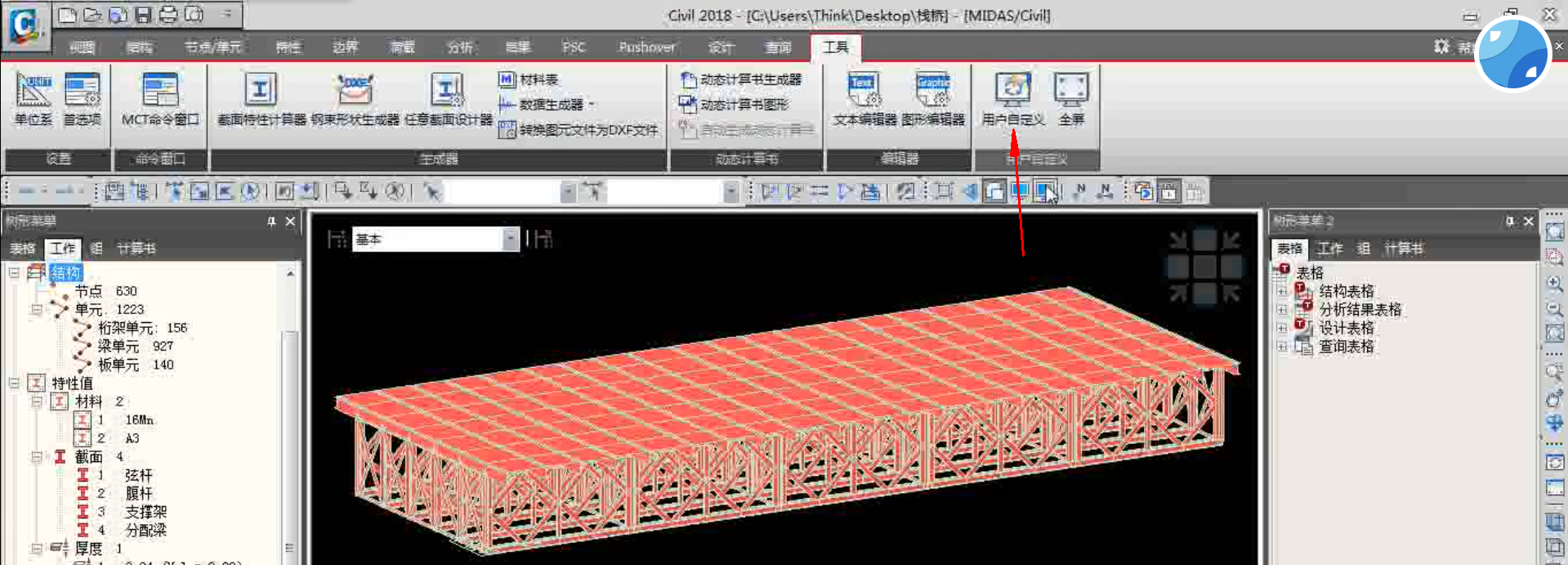

用户自定义-左右两个树形菜单,作用:边操作边检查

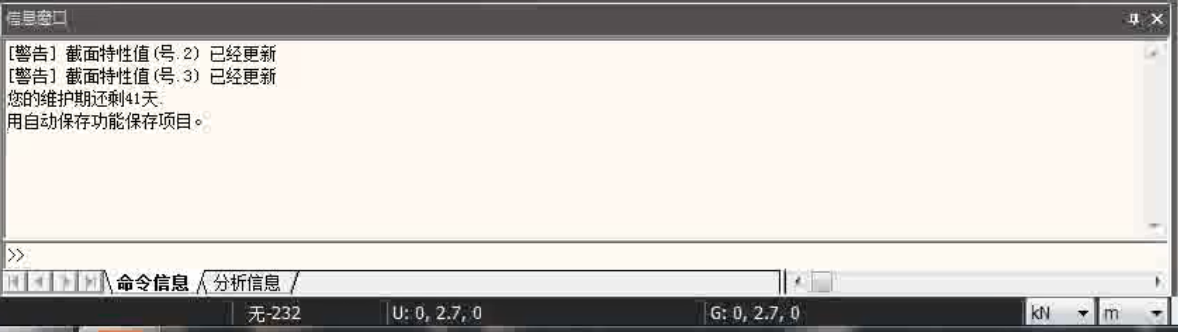

信息窗口:方便查看操作和错误信息

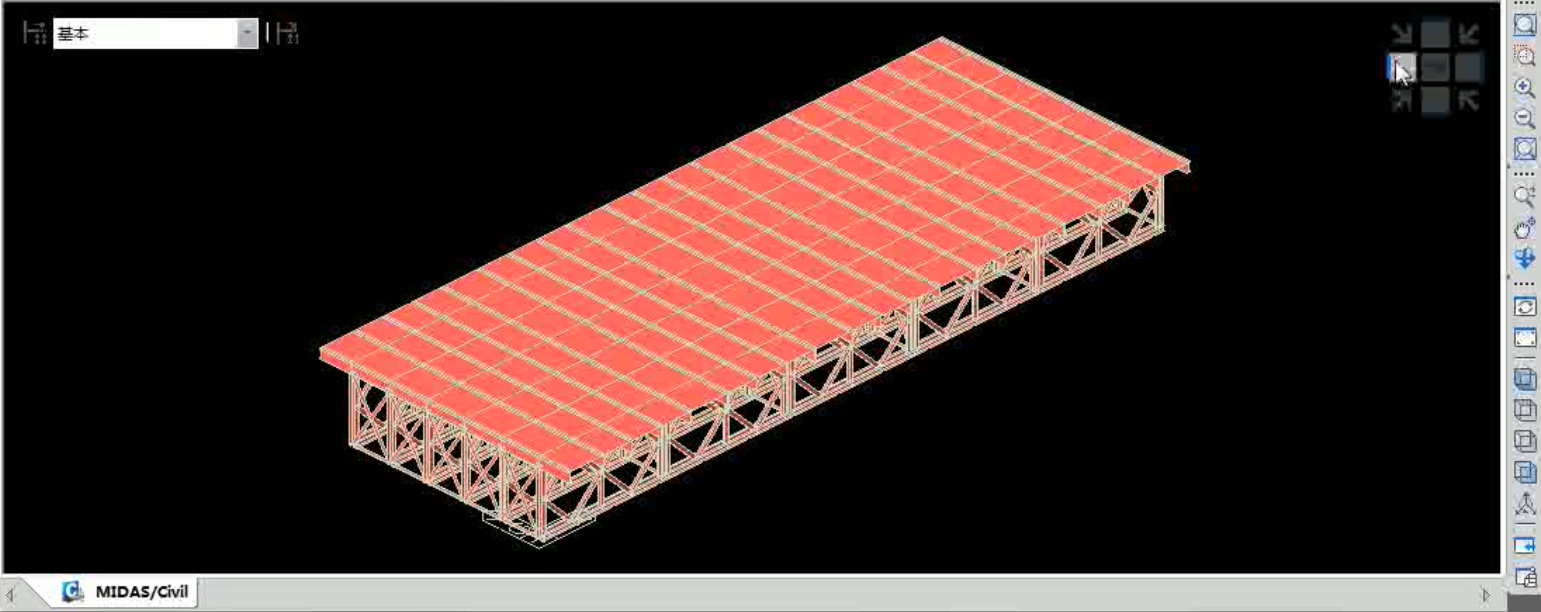

可以查看结构,荷载。右上角视角。
方便实用小菜单
常用的激活(F2)和钝化(ctrl+F2)
材料定义

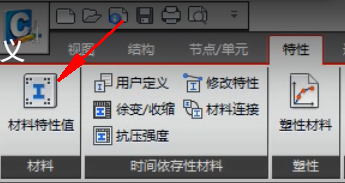

材料特性值就是定义材料
材料定义有三种方法

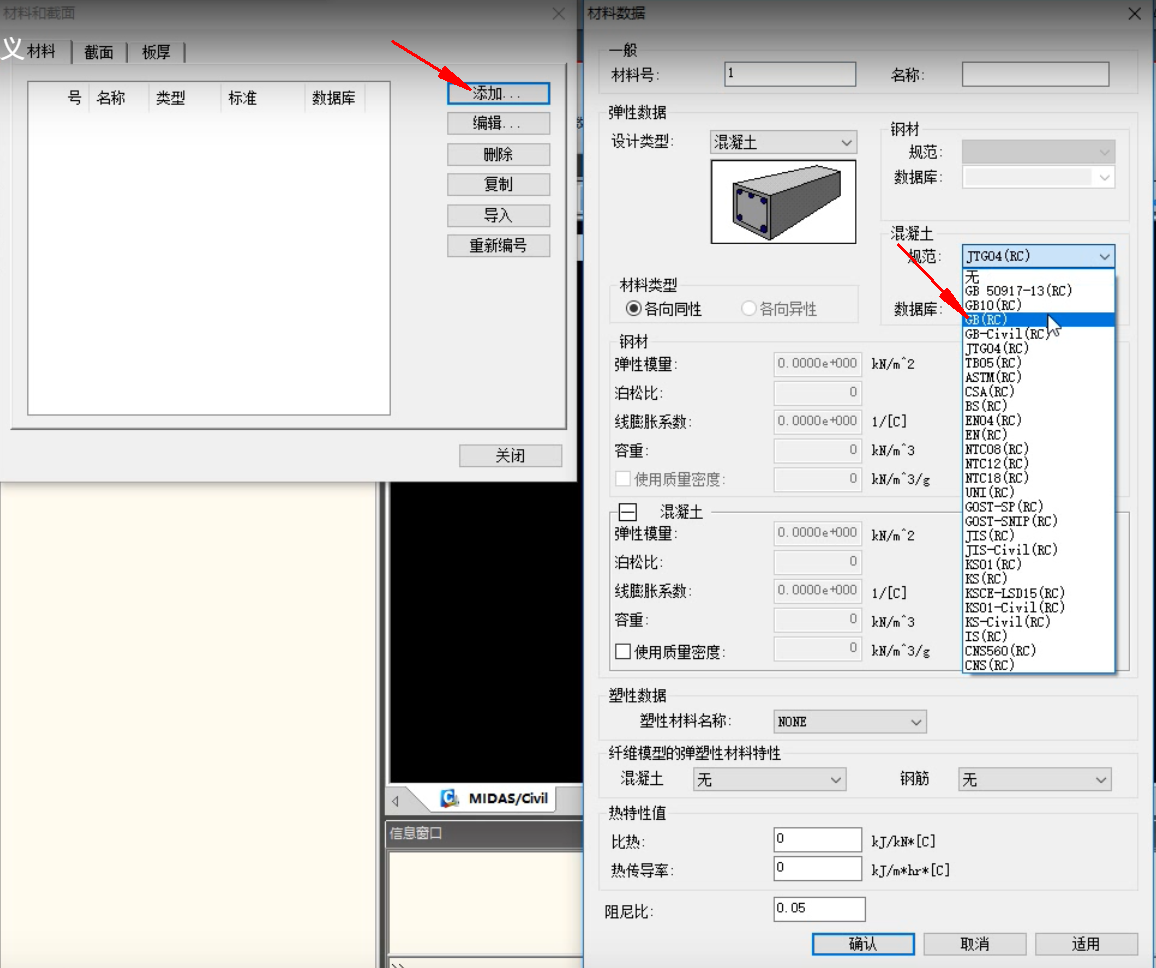

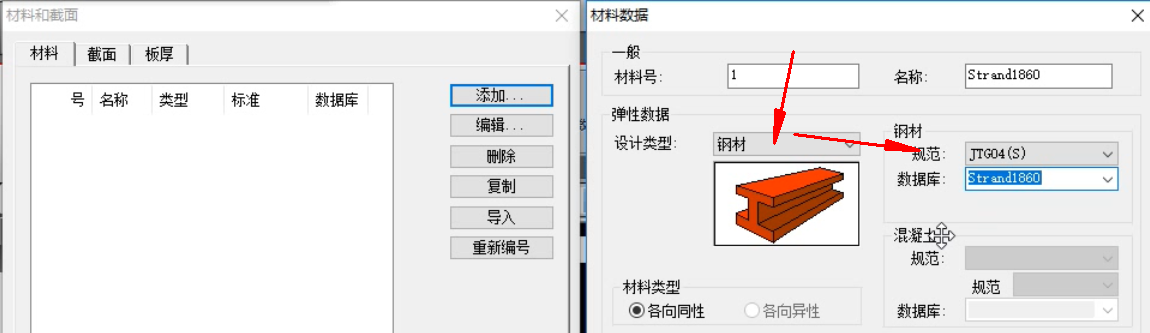

方法一:程序includes
演示

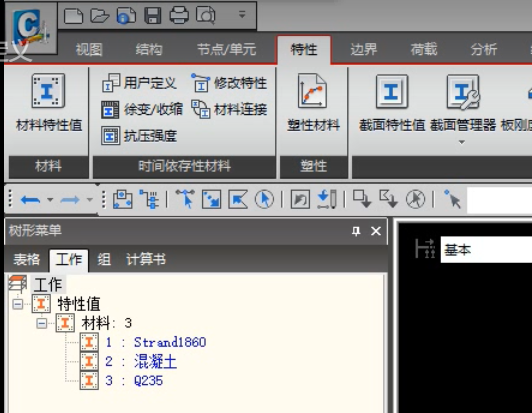

点击适用后按序号显示在左侧窗口

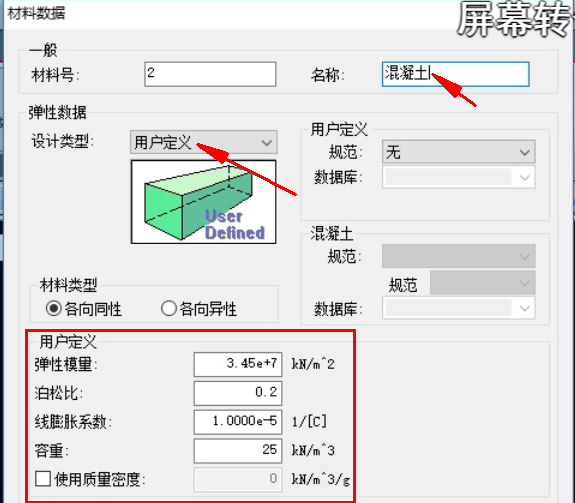

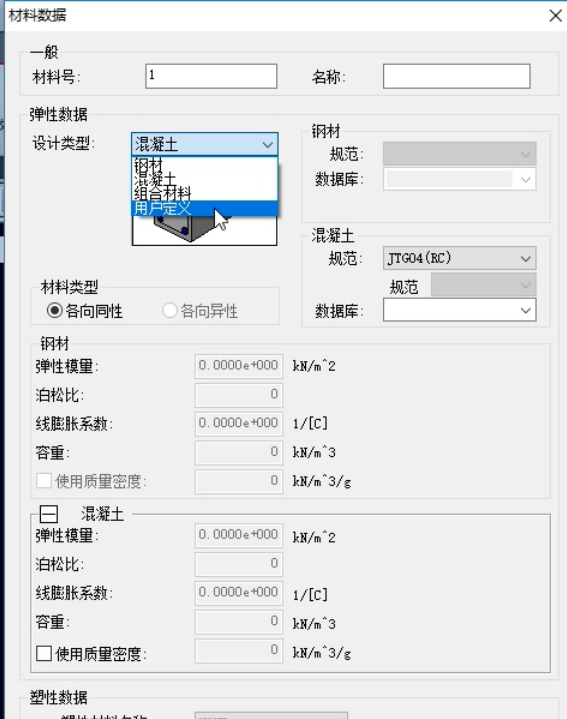

方法二:用户自定义
演示

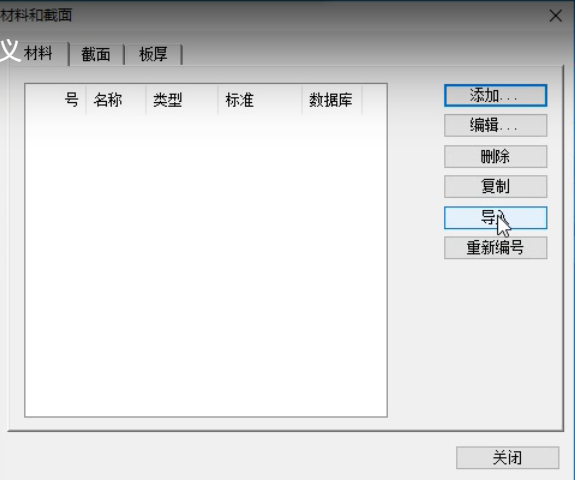

方法三:导入现有模型里的材料
演示

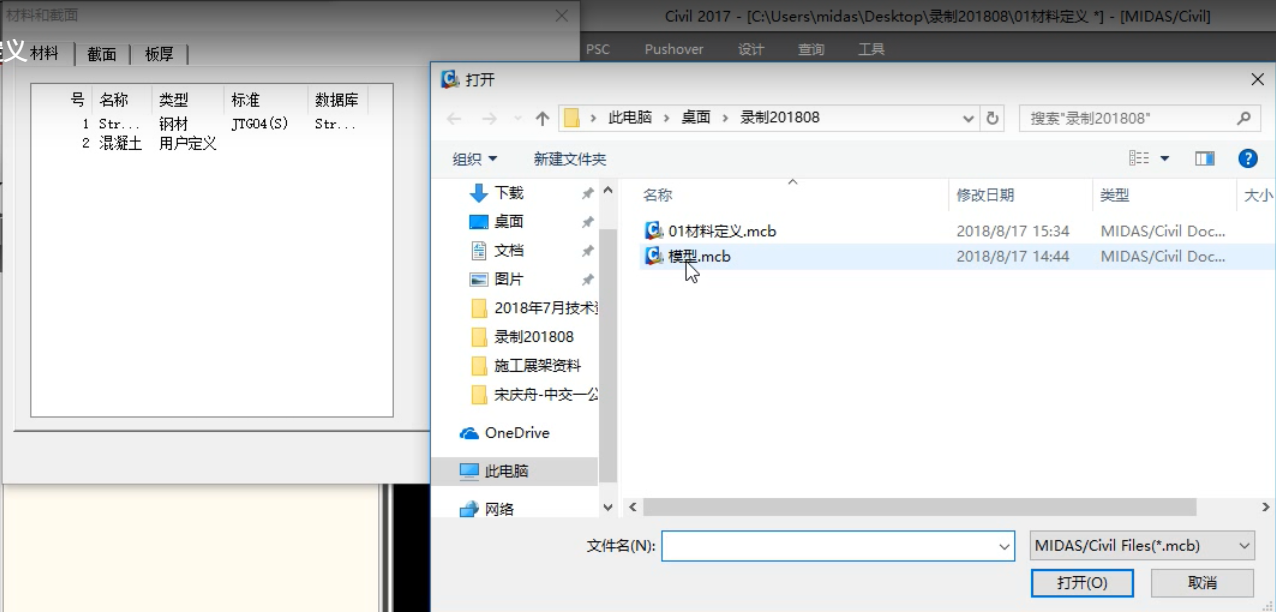

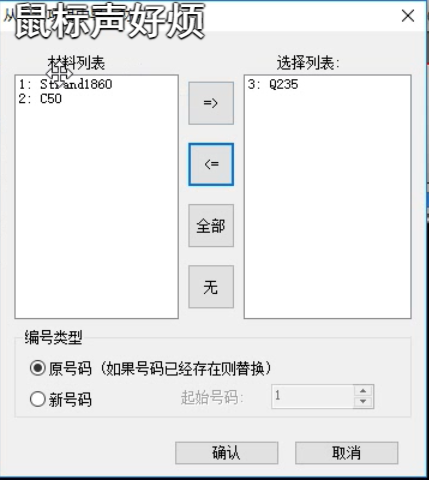

导入——.mcb——打开——选择材料(留需要的在右侧)——编号方式
结果可视

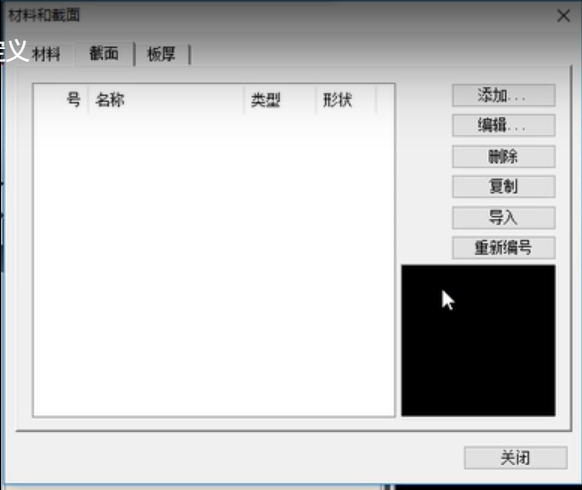

截面定义
也是有多种方法

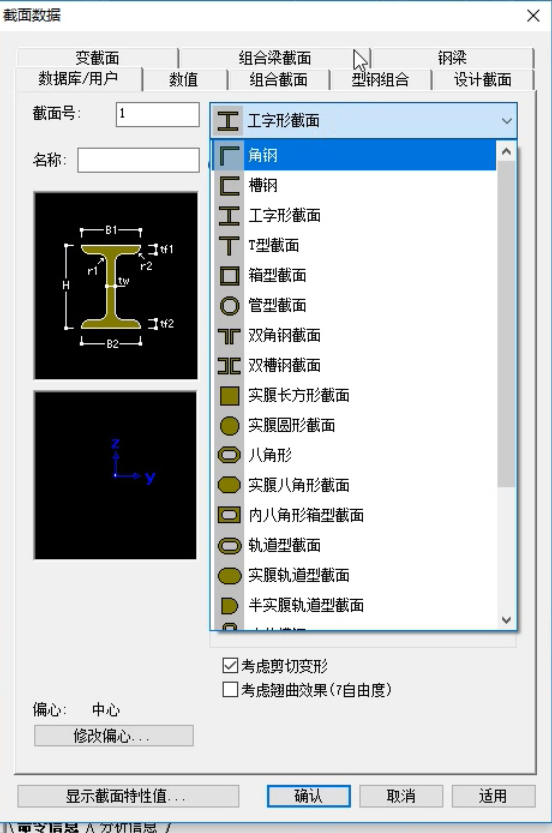

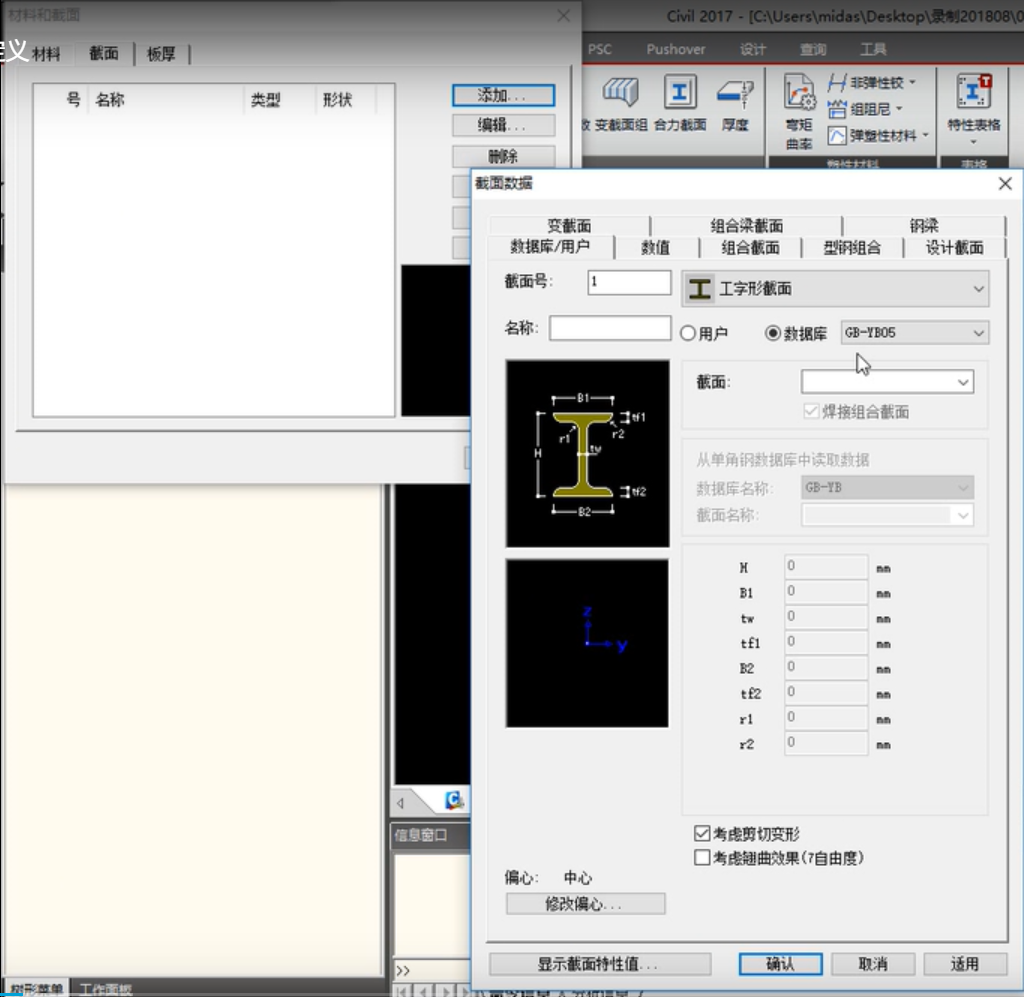

内嵌数据库
内嵌数据库的截面定义
演示

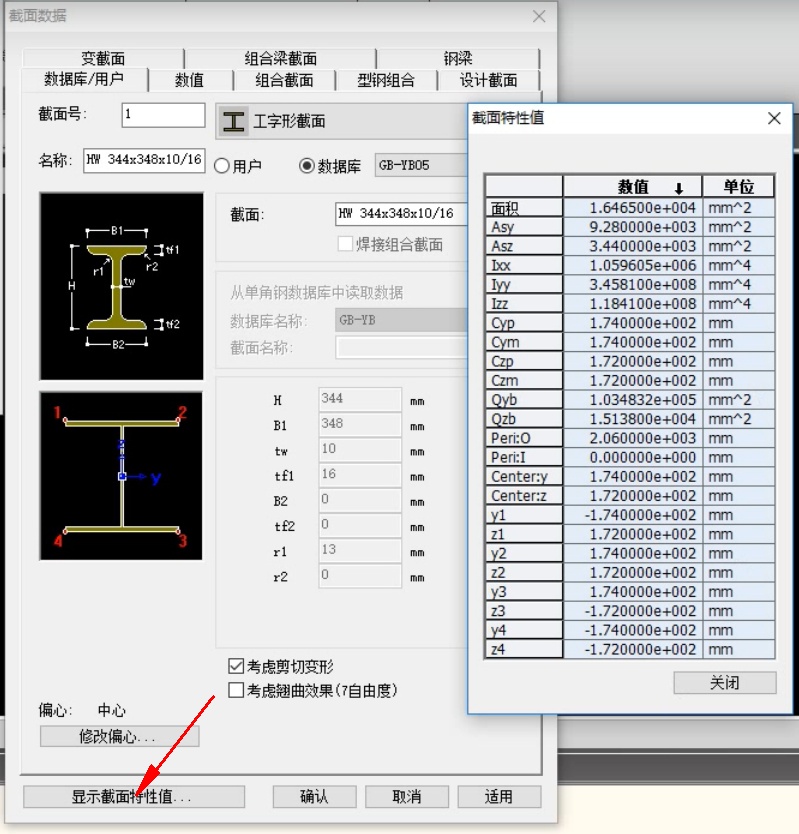

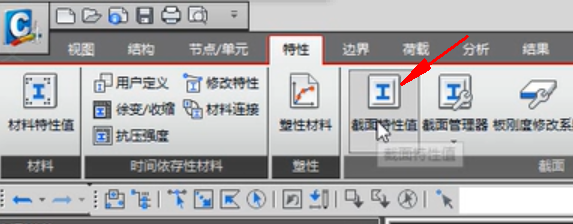

截面特性值
点击适用

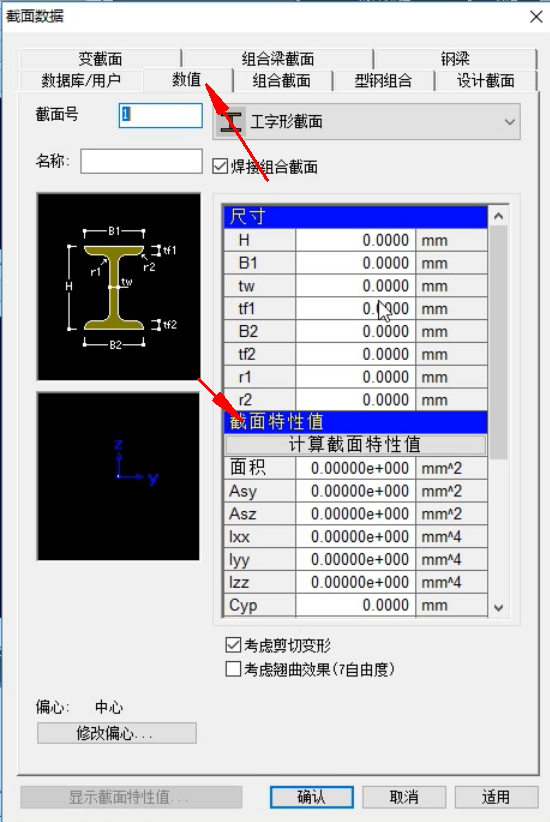

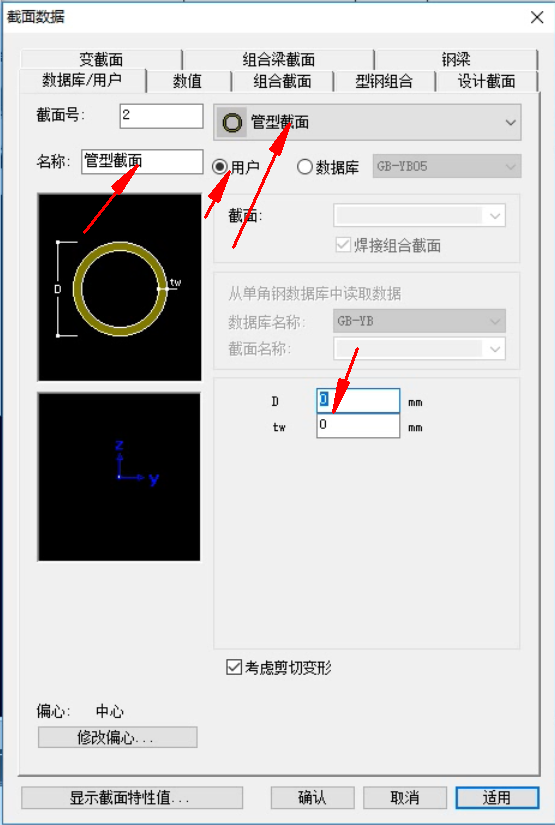

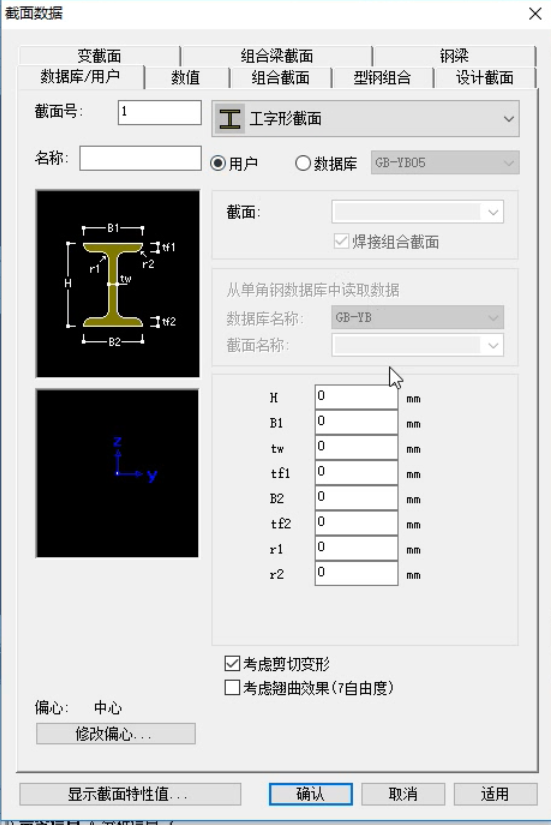

用户定义
演示

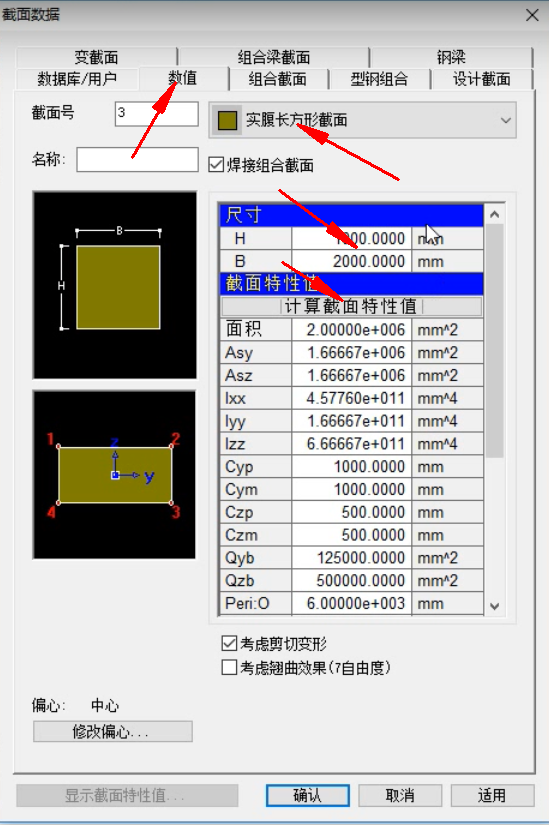

数值
更关心截面特性值
演示
点击计算——计算结果可更改——输入名称——适用

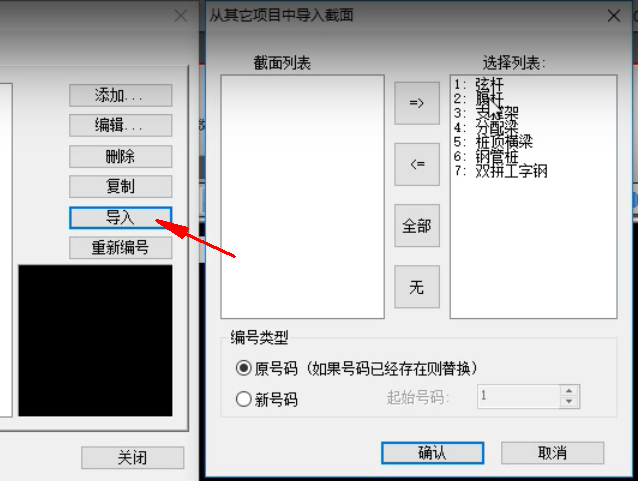

导入已有模型
文件类型.mcb
不需要的放左边
另:编辑可修改偏心
定义节点定义
横栏节点单元 需要的截图过多,还是看视频吧 最简单的是输入每个节点坐标 较方便的是通过Excel |
x | y | z |
---|---|---|---|
0.09 | 0 | 0 | |
0.795 | 0 | 0 |
然后点击节点表格
具体的操作和其他的方法还是看视频吧
还有一个重排节点序号
建立单元
单元可以是点线面

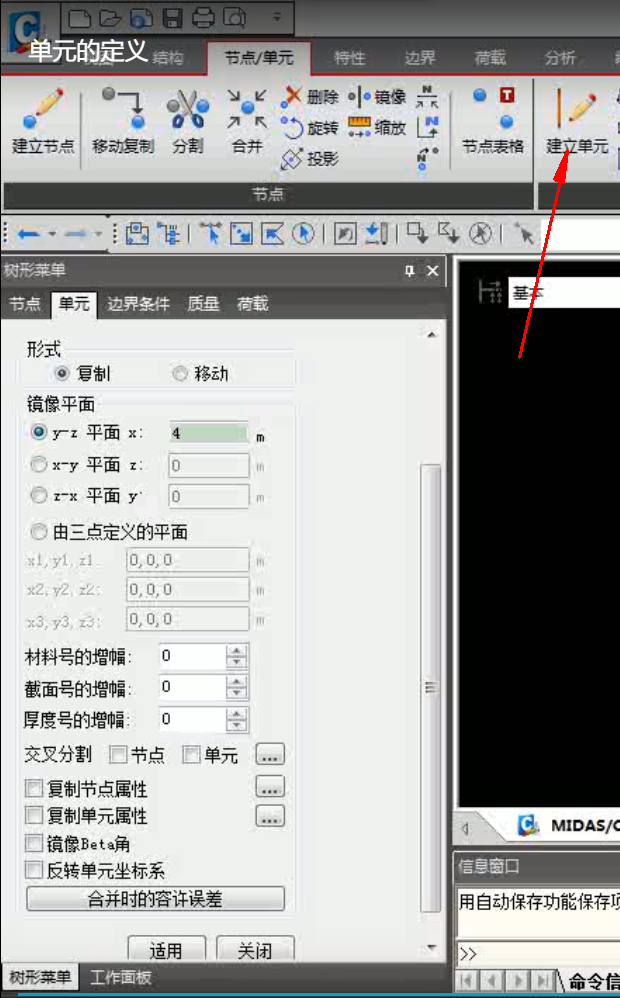

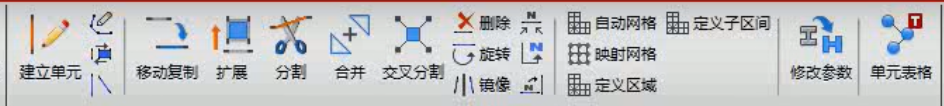

可以复制,扩展,分割,镜像(方向xyz,长度就是间距)
对于镜像的单元通过 /修改参数/统一单元坐标轴,参考原单元,xyz 进行方向的统一

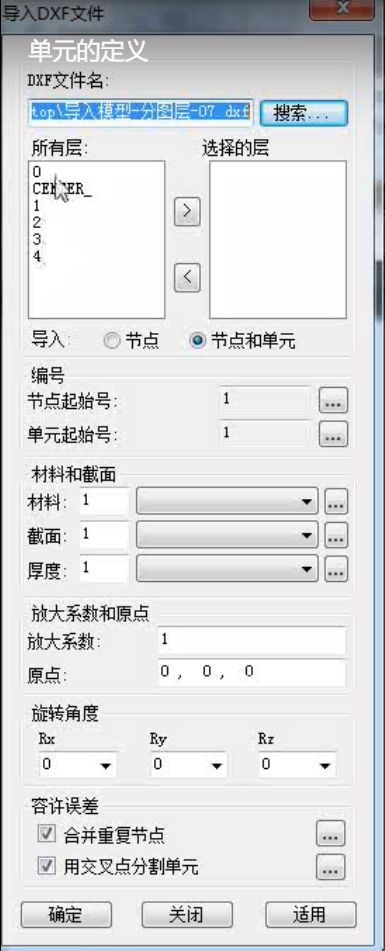

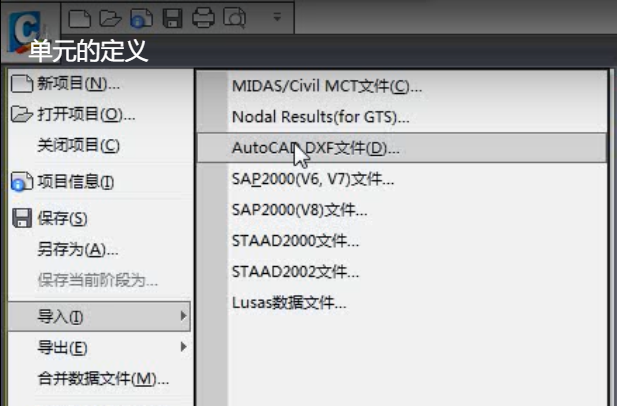

导入CAD的.dxf文件生成相应的单元(导入前统一单位)
选择需要的图层导入 点击适用

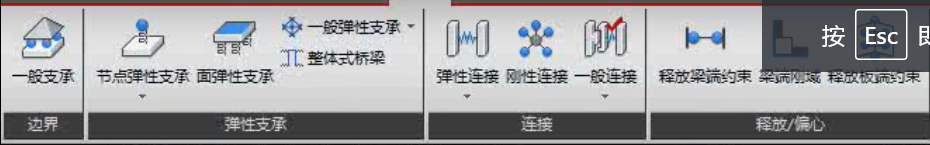

定义边界
解释
单个节点约束——前三栏
两个节点连接——弹性刚性
梁两端释放条件——释放/偏心栏目的释放梁端约束,比如铰接滑动滚动
具体演示

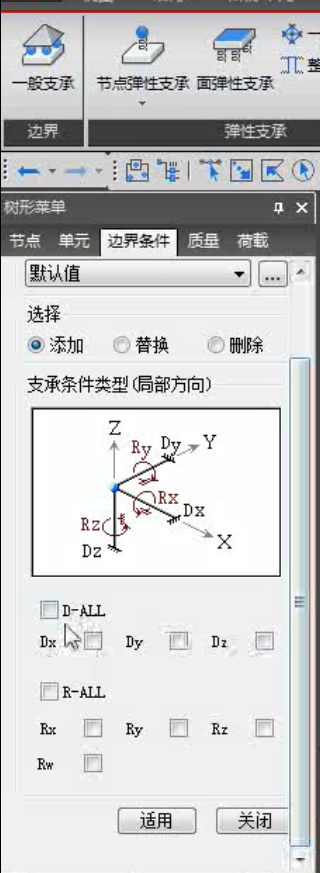

- 一般支撑 三个平动三个转动一个Rw单梁其自由度,选中节点,勾选进行约束自由度(默认参考整体坐标轴)

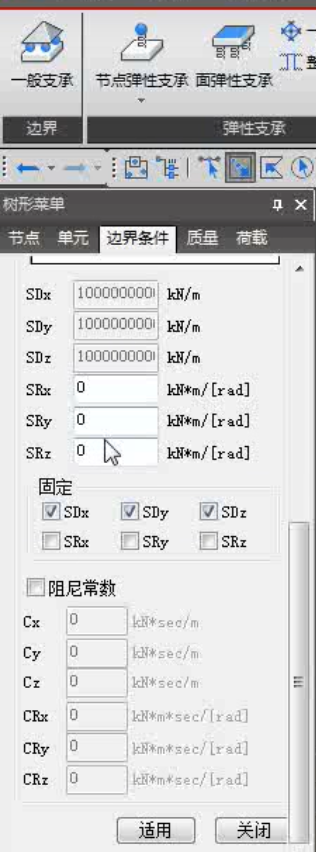

- 节点弹性支撑 类似1,不同在可自行输入弹簧刚度值(自行计算),也可打钩
- 节点之间

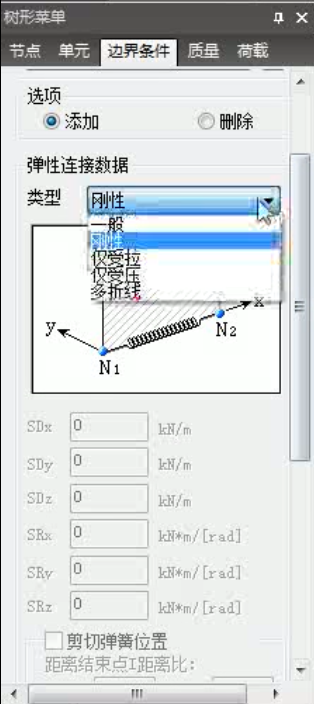

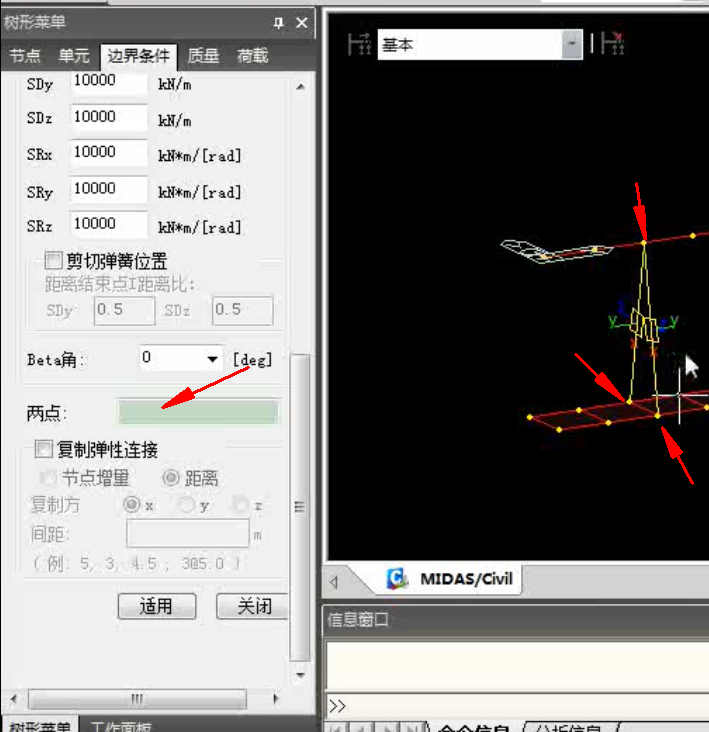

弹性连接 三个平动三个转动 6个约束分量,或直接类型刚性(按照单元坐标系,注意方向)
设置好后选点

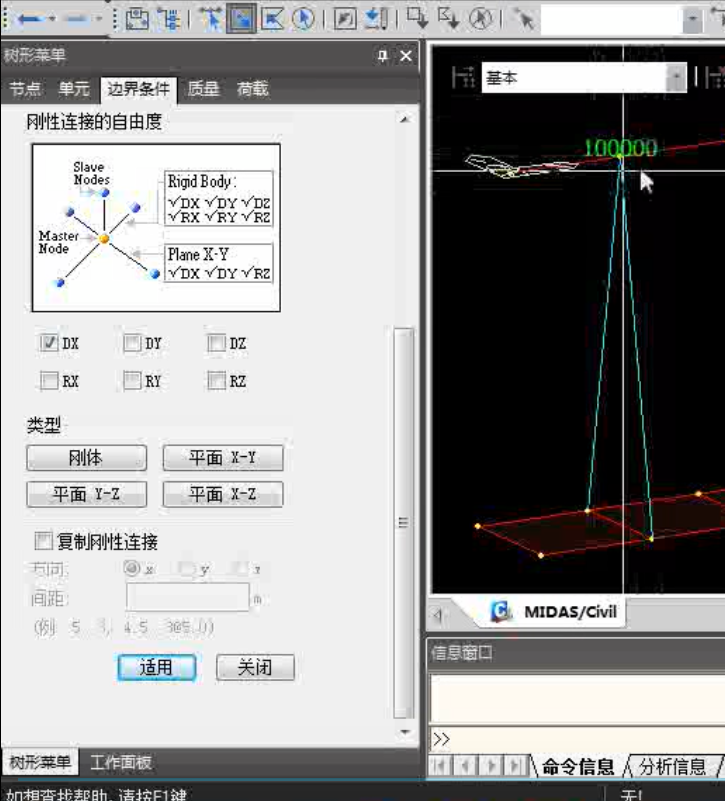

刚性连接:选择主节点——设置自由度(or类型)——定义从属节点(善用小菜单栏)

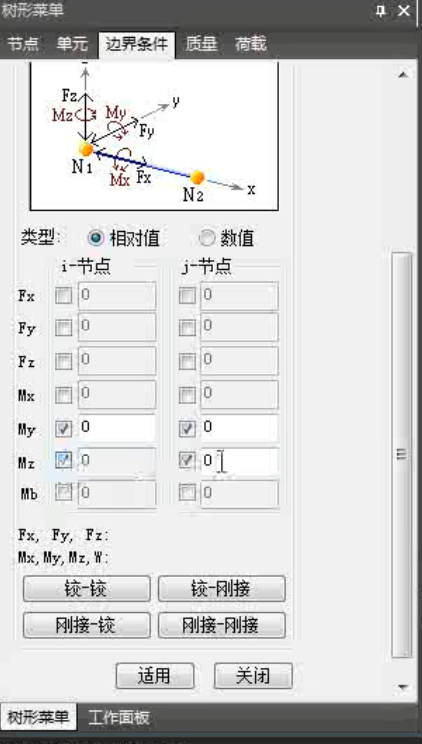

- 杆端
铰接滑动滚动
勾选要定义的约束分量(相对值和数值)——选择杆件
相对值和数值:传递出去的抗弯刚度为百分比还是定值
比如My=1为完全连接,=0为铰接

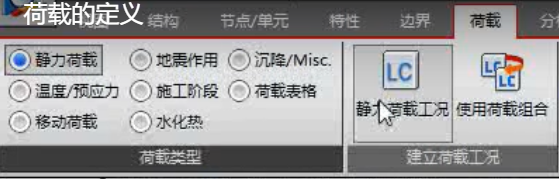

定义荷载
分为两步:

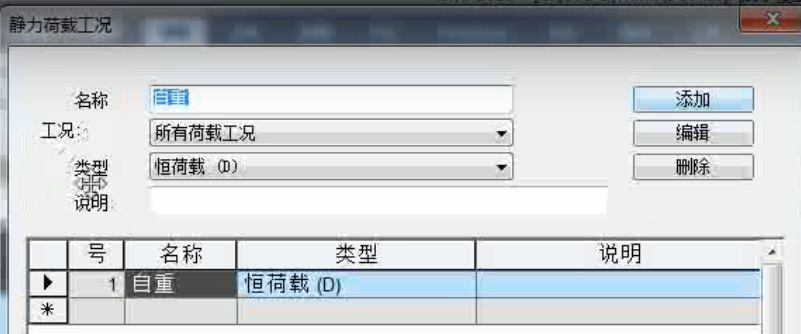

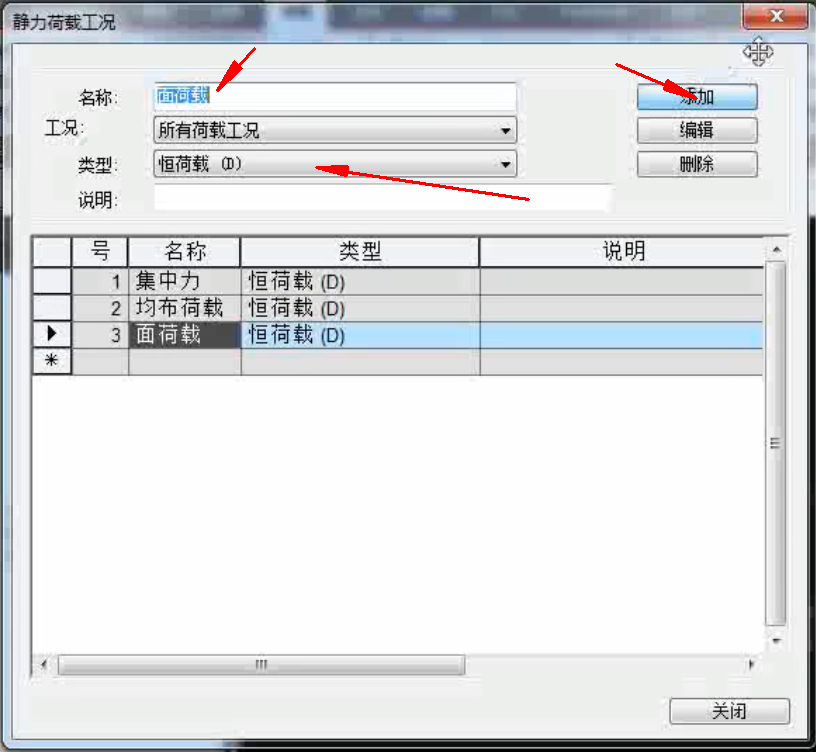

第一步 静力荷载工况
名称类型
第二步 给荷载赋予内容

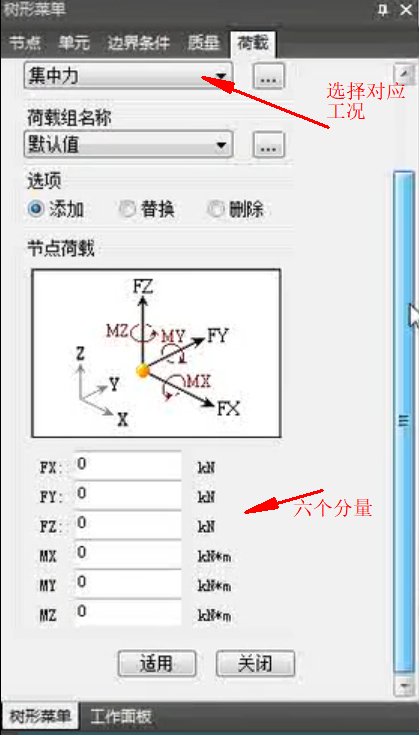

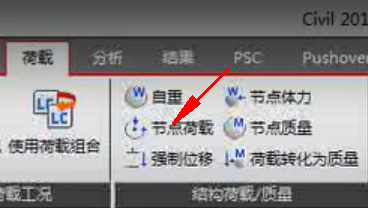

1.节点荷载
选择要定义的节点,给分量赋值(按照整体坐标系)

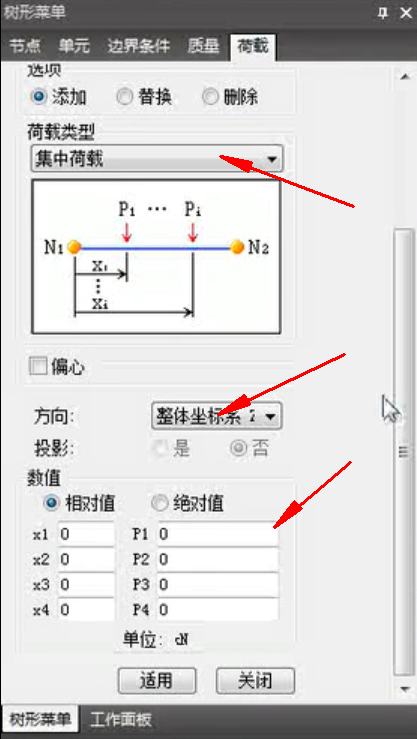

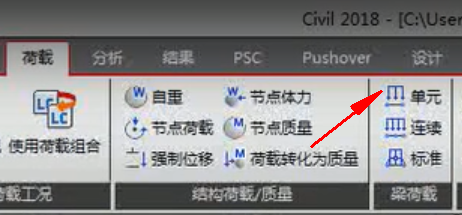

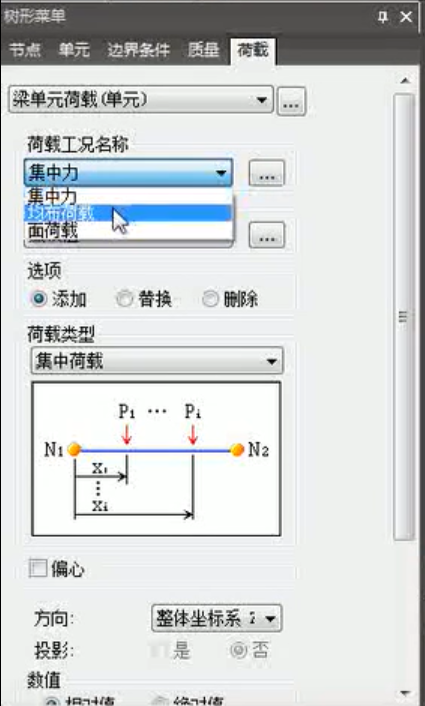

2.单元荷载
单元荷载——工况名称——荷载类型——选择单元——数值
相对值——相对于整体的?%位置受到P的?力

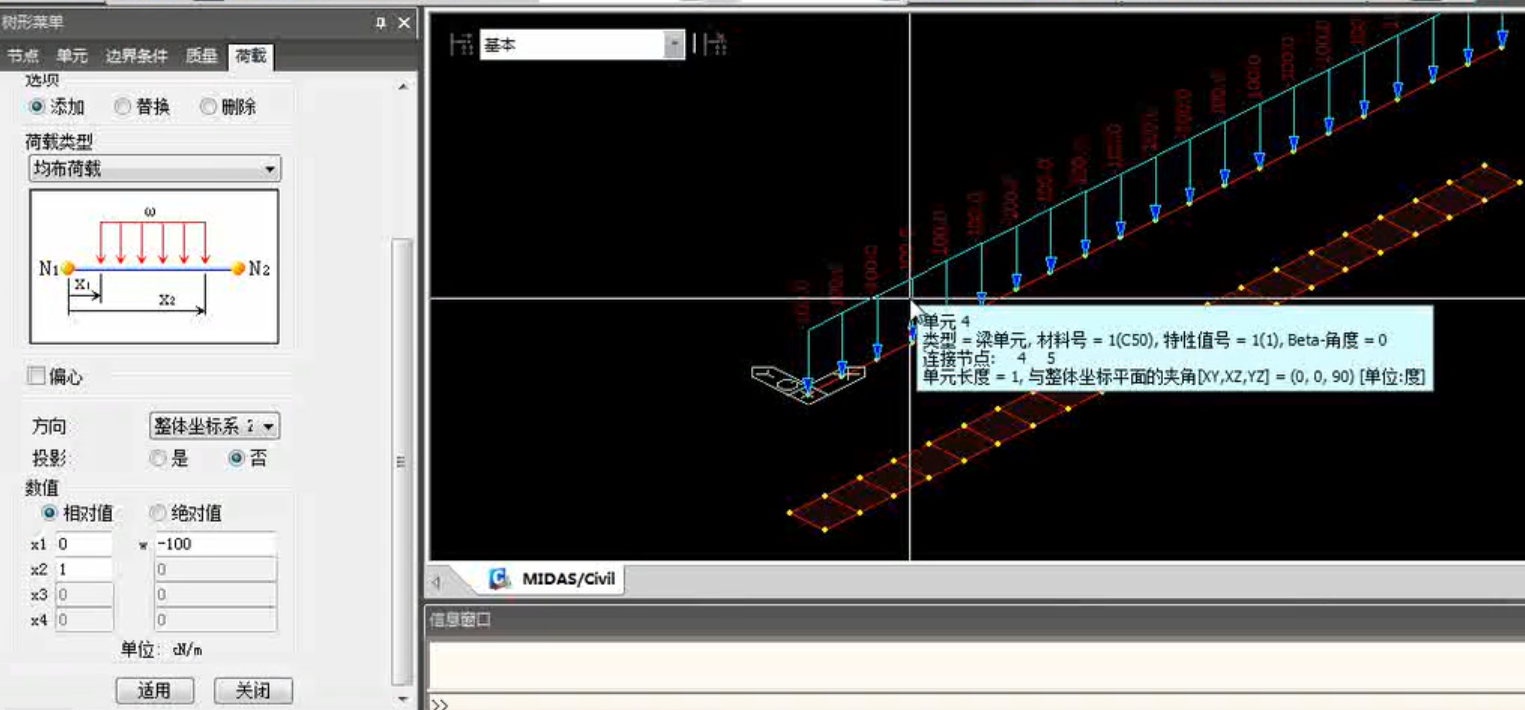

均布荷载添加后

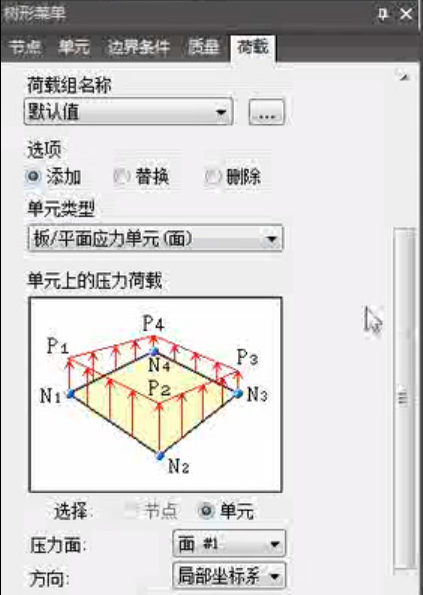

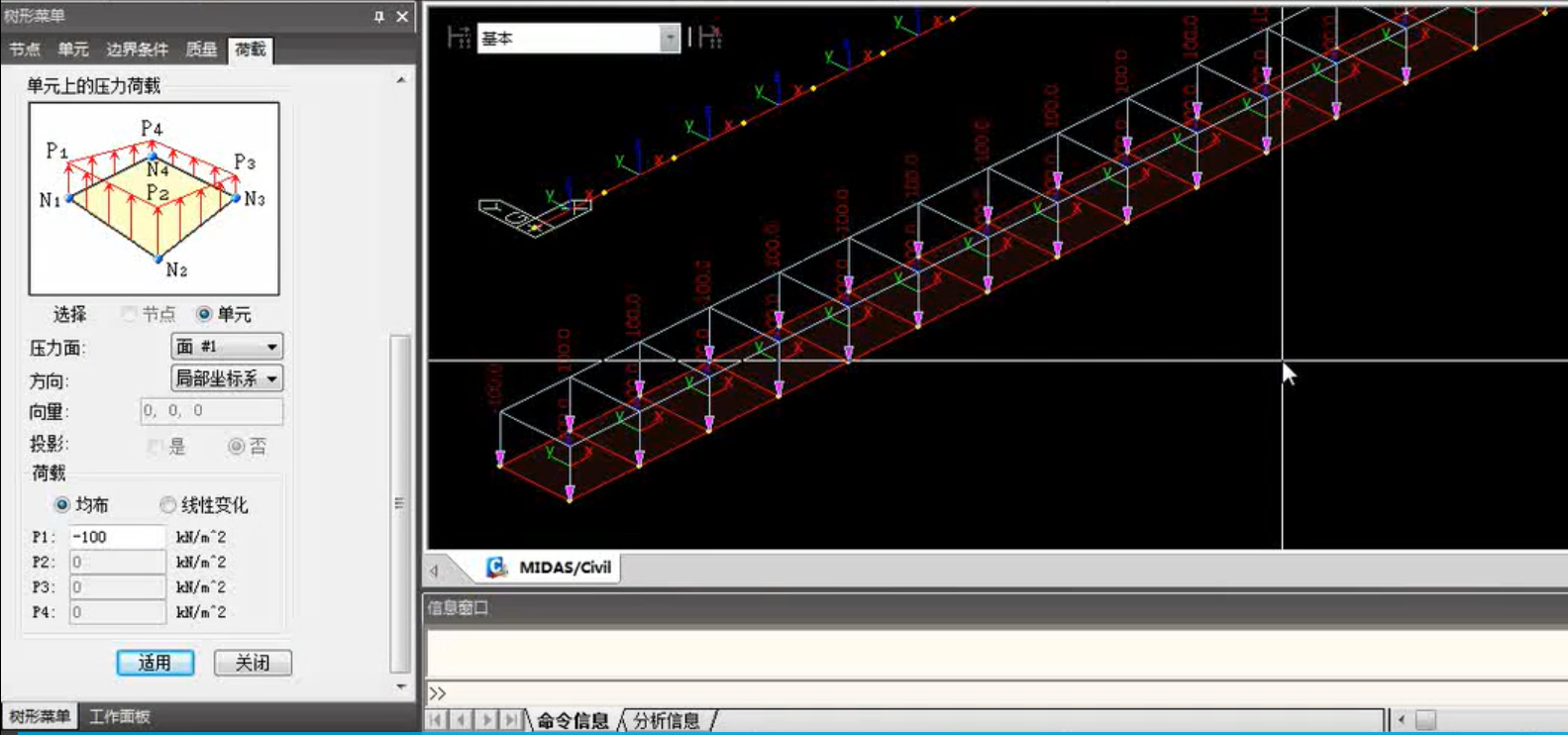

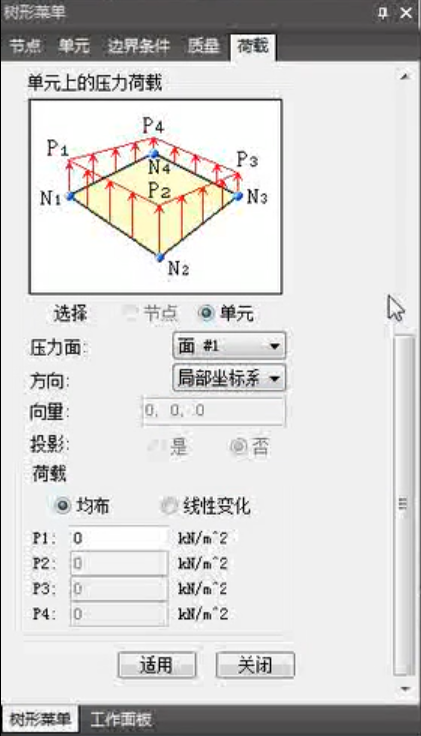

3.面荷载
和2大同小异,注意选择对应的单元类型
演示结果
定义自重
civil是通过截面面积、材料容重、单元构建的长度和自重系数四个参数计算自重的

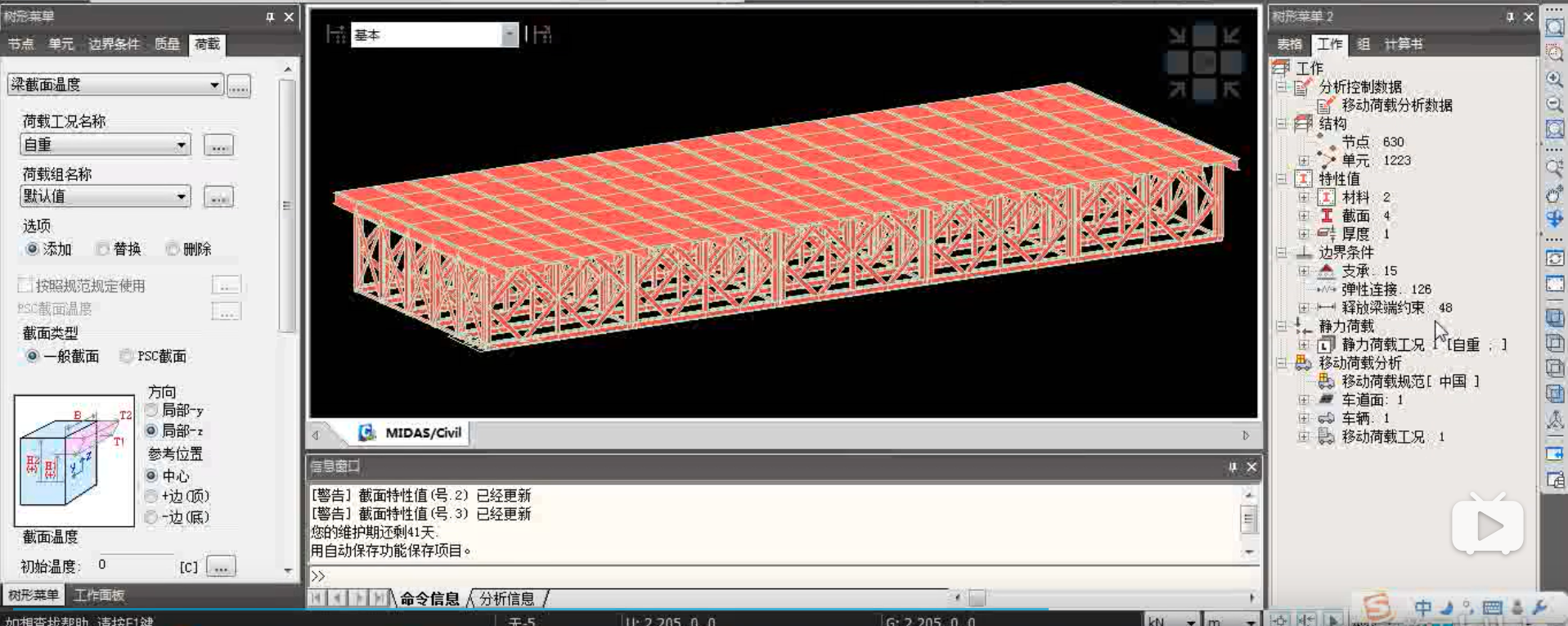

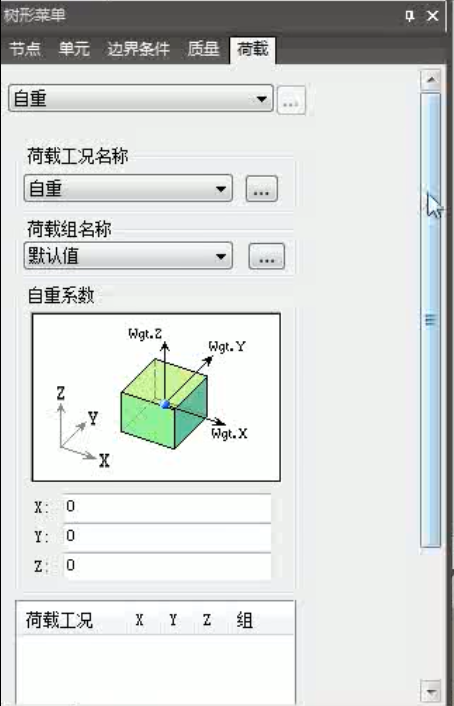

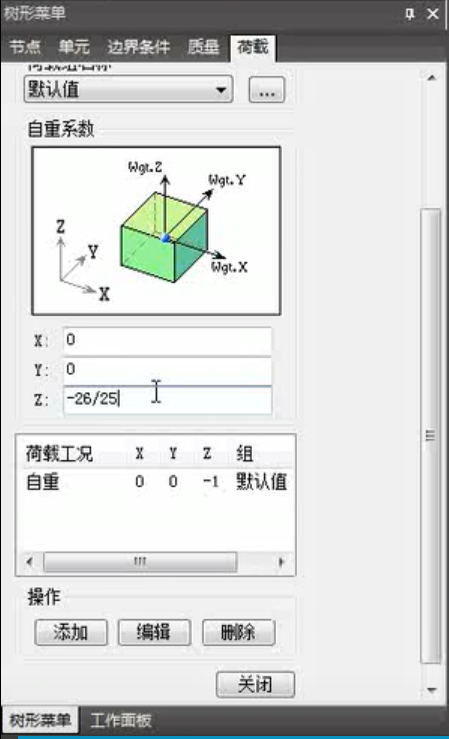

定义自重荷载工况——添加自重——输入自重系数(如Z:-1)——点击添加——结果
当自重作用时考虑结构的容重与材料定义时的容重不同,输入自重容重/材料容重。
比如素混凝土25,自重容重钢筋混凝土26,输入-26/25,点击添加。修改用编辑

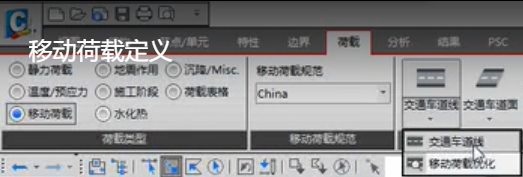

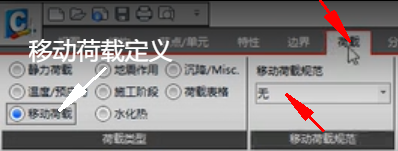

定义移动荷载
四个步骤

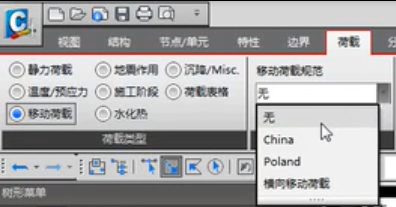

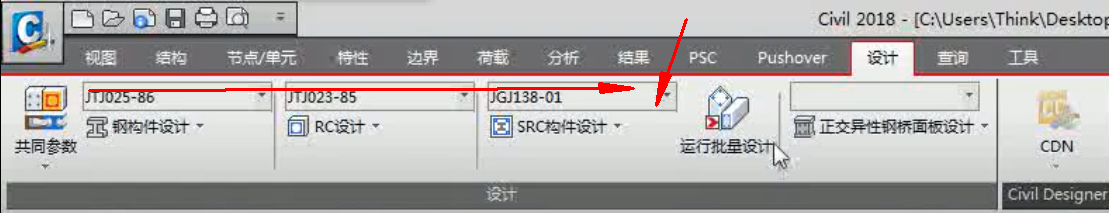

选择规范
China

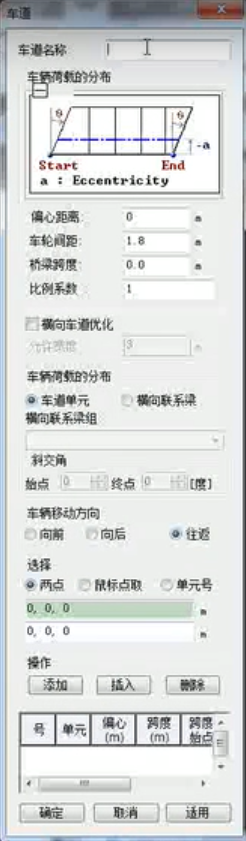

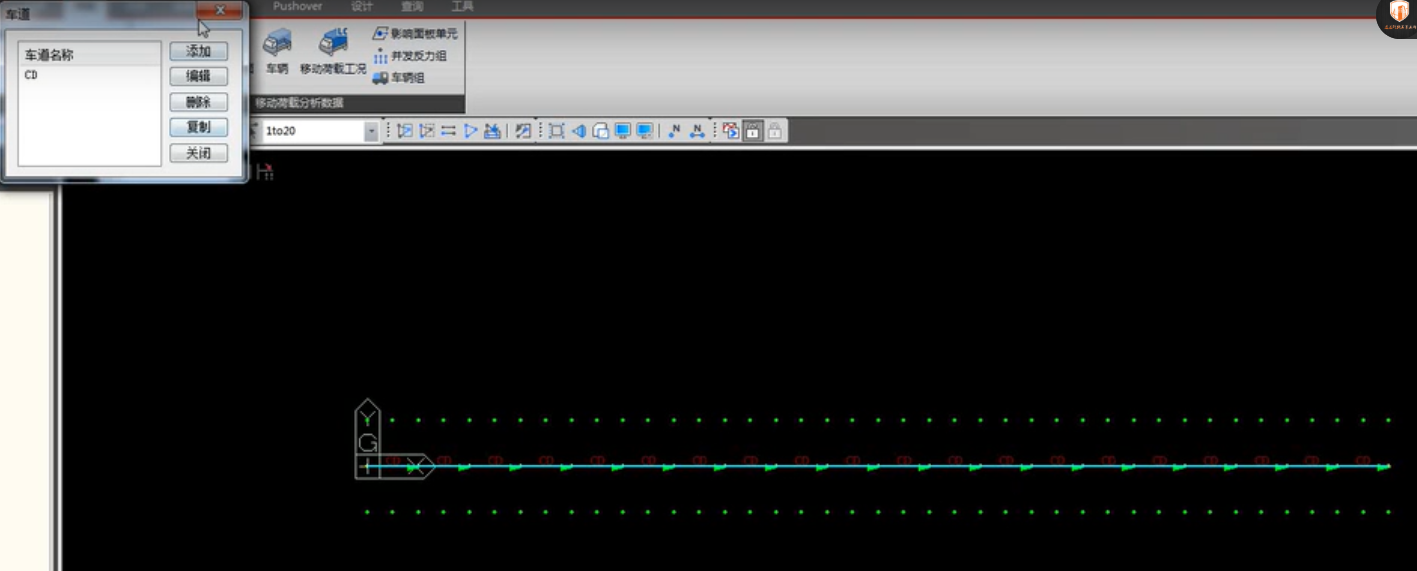

定义车道
车道线——线单元模型
偏心距——车轮间距——桥跨(冲击)——车辆移动方向——通过 两点or鼠标点取or单元号 选车道线
偏心距:车道线和建模线的差距,没有为0
对于连续梁,输入最大跨的长

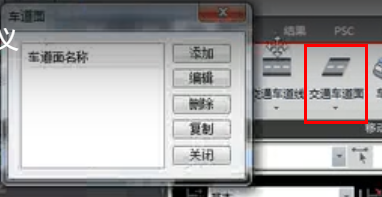

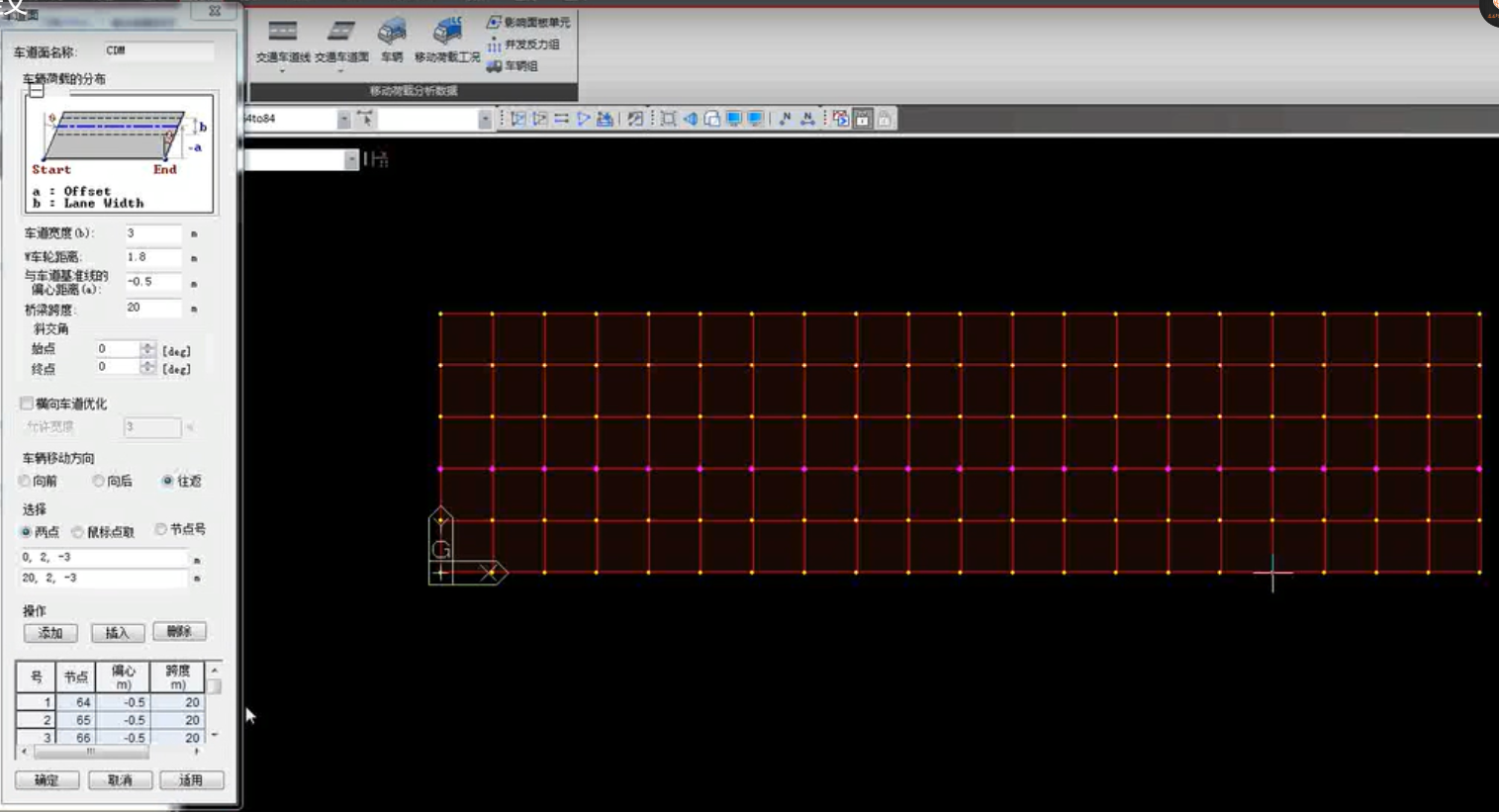

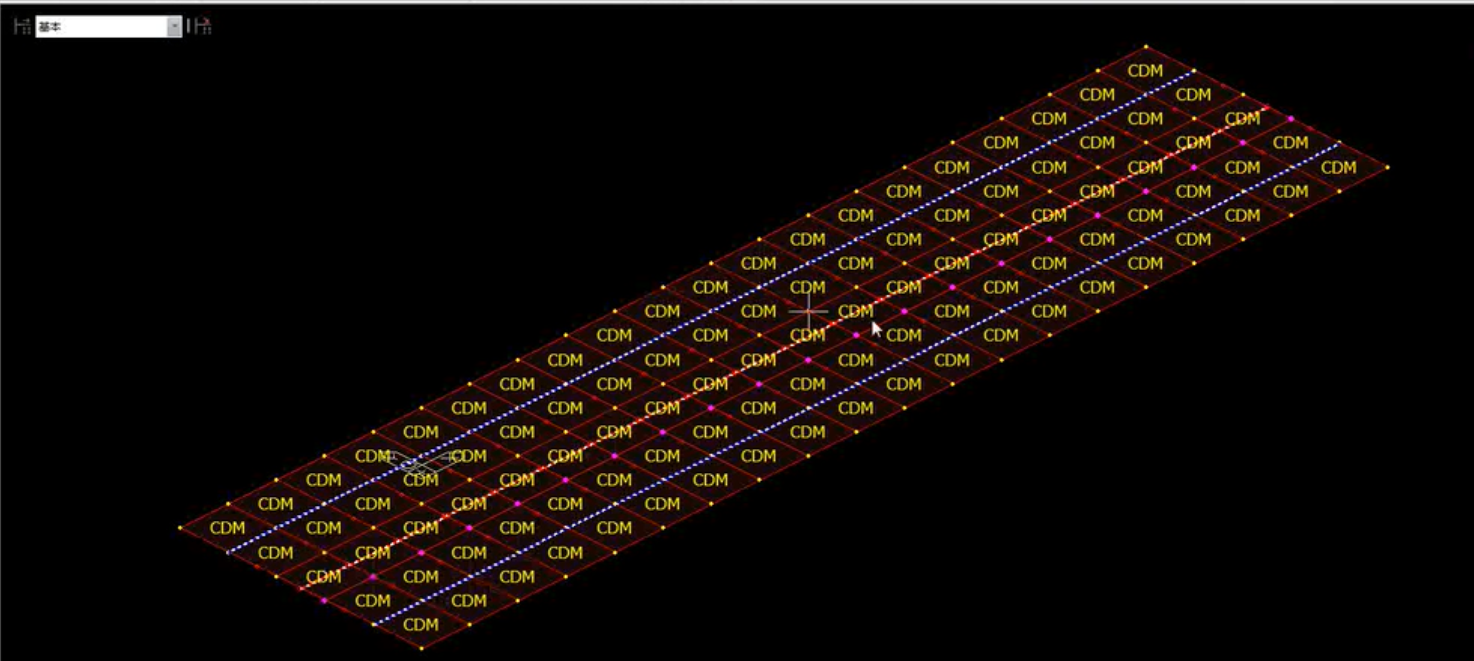

车道面——板单元模型
和线单元大同小异

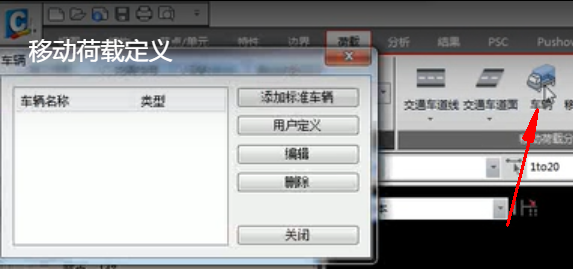

定义移动荷载
标准车辆(规范)

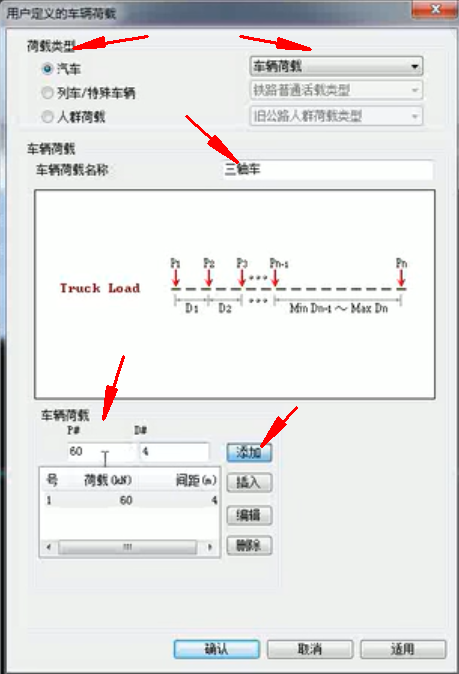

用户自定

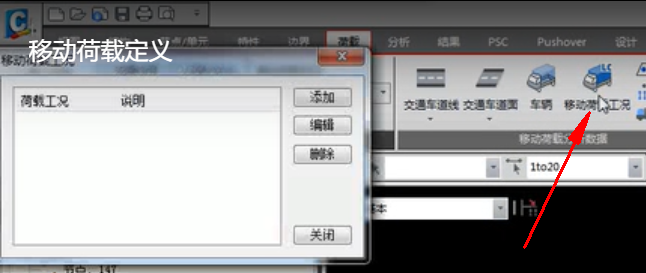

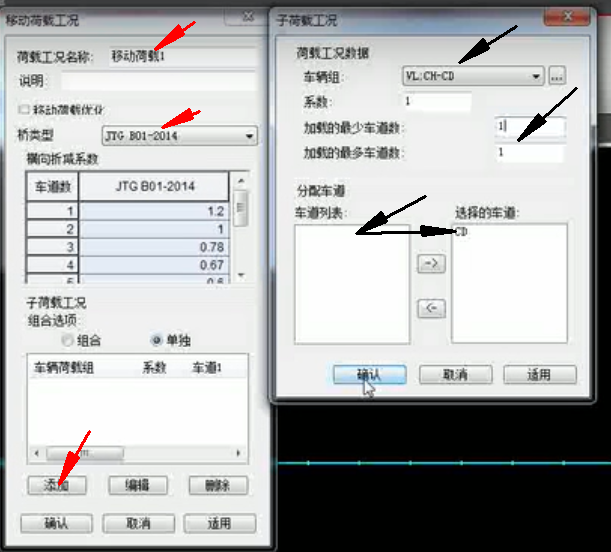

定义移动荷载工况
目的:移动荷载——》车道
